高頻變壓器ER35-側面
發布日期：2022-03-21 瀏覽次數：1243
產品介紹
ER磁芯的橫截面介于E形磁芯和罐形磁芯之間，它們被廣泛應用于開關電源和多種電子線路中。ER磁芯的圓形中間支柱能夠減小繞組電阻，此外相較于矩形中柱的平面磁芯，ER磁芯的空間利用率和屏蔽性能都較高，與非平面磁芯相比，ER磁芯具有更低的高度和更好的耐熱性能，ER型變壓器常用型號有ER-28，ER-35，ER-40，ER-42等。

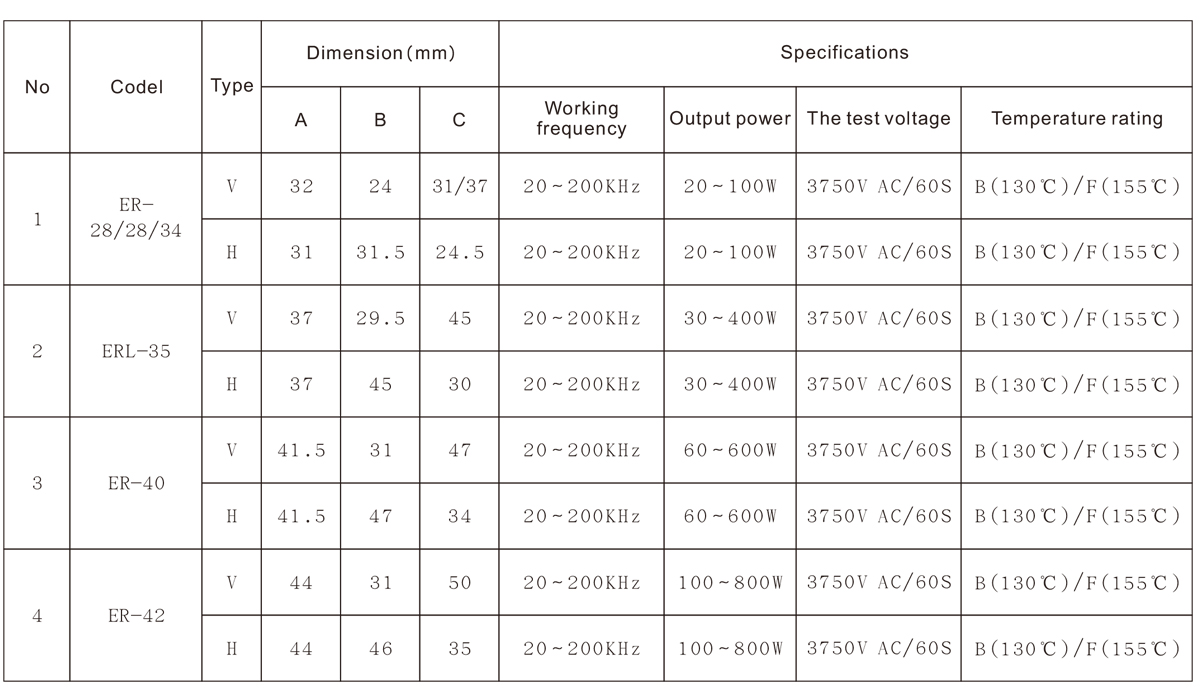

產品的外形尺寸及特性參數
說明:
1.H:臥式類型
2.V:立式類型
3.以上表格只列出我司常規產品的尺寸和參數，隨著磁材特性和工作頻率的不同，最大輸出功率會有所不同，表中數據僅供參考，我司擅長為客戶做個性化的優化設計。
